煙囪建筑施工技術及質量保證措施：

㈠、工程概況和施工方案：

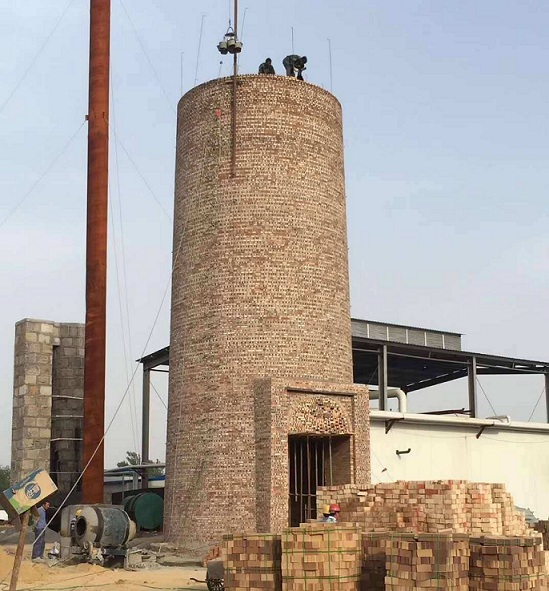

本工程為熱力公司鍋爐煙囪新建，高60米，磚煙囪設計為：國家建筑標準設計圖集04G211為標準施工，外半徑為1740mm，出口內徑為3000mm，根據煙囪筒身圖60/3.0-0.35;0.55-250施工，煙囪筒身豎向配筋圖為60/3.0-0.35-0.55-250地震烈度為7度，60米高磚煙囪基礎圖示例（二）?；炷粱Ac25;煙囪位于鍋爐房的東北方向，距離為16m，磚煙囪新建按圖施工。

煙囪施工工程比較簡單，地基較好，地下水位低，施工組織設計采用機械挖土，煙囪磚砌體砌筑采用搭設雙排鋼管腳手架，外部砌筑，外部上料，垂直運輸采用60米高的井字提升架，井字架下做混凝土基礎施工方案。

施工順序：

⑴、施工測量：測出煙囪中心定位控制點和定位樁，施測水準高程和煙囪沉降觀測點。

⑵、機械開挖地基和釬探，參加建設單位組織四方驗槽。

⑶、混凝土基礎施工c25。

⑷、基礎四周用3：7灰土進行回填，并做好煙囪四周雨水溝。

⑸、60m標高以下底部煙囪砌筑。

⑹、搭設腳手架和井字提升架。

何）繼續砌筑煙囪。

⑻、每隔3米時進行經緯儀煙囪垂直中心偏差檢查。

⑼、煙囪頂部鋼筋混凝土圍梁施工。

⑴、磚煙囪安裝避雷針設施施工。

（二）準備工作

1、材料

⑴、磚：24x12x5，色澤均勻，邊角整齊，并有出廠合格證。

⑵、水泥：325號礦渣硅酸鹽水泥。

⑶、砂子：中砂，含混量不超過訓，使用前用smm孔徑的篩子過篩。

⑷、白灰膏熟化時間不少于對，或采用電石膏。

⑸、石灰：生石灰粉或塊灰，使用前充分熟化，不得夾有未熟化的生石灰塊，粒徑小于smm。

⑹、鋼筋：由建設單位提供，公司鋼筋加工廠加工，須有出廠合格證。

⑺、石子：粒徑為5～32mm碎石。

⑻、其他材料：木磚應刷防腐劑；預埋件等。

2、測量測出煙囪的中心定位軸線和標高控制樁，應設置在不受施工影響的地點，并應妥善加以保護。須經過復測檢查。

㈢、基坑機械挖土

1、在施工區域內，將地面地下障礙物清理完畢。

2、將地面清理平整，做好場地排水坡度，以防雨水流入基坑。

3、按挖土邊坡1。0·75進行放坡，放出挖土范圍灰線。

4、先沿放坡灰線直邊切出圓形基坑槽邊的輪廓線，可自上而下分層開挖，每層深度以1500px為宜，從開挖端都向中間按踏步型挖掘。碎石類土先用鎬翻松，正向挖掘，每層應清底和出土，然后逐步挖掘。

開始挖土時，可在挖方上側棄土時，應保證邊坡穩定。當土質良好時，拋于槽邊的土方，應距基坑邊緣0．sin以外，高度不宜超過  1．  sin。

5、開挖放坡的坑，應先按施工方案規定的坡度1：0．巧，粗略開挖，再分層按坡度要求做出坡度線，每隔3m左右做一條，以此線為準進行鏟坡。

6、挖出的土方裝人手推車，由未開挖的一面運至棄土地點。一定要國足回填需用的土，避免二次運土。

7、開挖后，在挖到距坑底1250px以內時，測量放線人員應配合抄出距坑底1250px平線，自坑底邊線內500px處每隔2～3m，在坑幫上釘水平標高小木板。在挖至接近坑底標高時，用尺或事先量好的1250px標高尺桿，隨時以小水瓶上平按該坑底標高、最后由煙囪中心十字控制線引樁拉通線，檢查距坑邊尺寸，確定坎邊標準，據此修整坑幫，最后清除坑底土方，修底鏟平。

8、釬探：

設計指定采用輕便動力觸探進行打釬。輕便動力觸探器主要有尖錐頭、觸探桿、穿心錘三部分組成，穿心錘重為  10kg，釬桿直徑為＆25mm鋼筋焊上大頭圓錐頭，凈用長度定為Zm，詳見《建筑地基基礎設計規范》（GBT7—89）中附錄四。

釬探點位排列按梅花形布置，點距為1·sin。

打釬時，穿心錘落距為1250px，使其自由下落，將觸探桿豎直打入土層中，每打人750px，記錄一次錘擊數。

釬探后釬孔要灌砂土。同時將不同強度（錘擊數的大小）的土，在記錄表上用色筆或符號分開。在平面布置圖上注明特硬或特軟的點的位置，以便設計、勘察等有關部門驗槽時分析處理。

9、基坑挖至基底標高，再經過打釬探測后，應會同設計單位?？辈靻挝弧⒔ㄔO單位以及質量監督等部l’1檢查基底土質是否符合要求；如有不符要求的松軟土層、墳坑、枯井、樹根等情況時，應作出地基處理記錄。處理完全符合要求后，參加各方進行簽證隱蔽工程記錄。

10、質量標準：

⑴、保證項目：

往基、基坑、基槽和管溝基底的土質必須符合設計要求，并嚴禁擾動。

⑵、允許偏差項目（表31一工）。

11、注意事項：

⑴、對定位標準樁、軸線引樁、標準水準點、龍門板等，挖運土時不得碰撞，也不得坐在龍門板上休息。并應經常測量和核核其平面位置、水平標高和邊坡坡度是否符合設計要求。定位標準樁和標準水準點也應定期復測和檢查是否正確。

質量通病預防：

⑴、基底超挖。開挖基坑不得超過基底標高，如個別地方超挖時，應用CS混凝土填平。

⑵、基底未保護。基坑開挖后，應盡量減少對基上的擾動c如基礎不能及時施工時，可在基底標高以上留0．3m土層不挖，待作基礎時再挖除。

⑶、基坑邊坡不直不平、基底不平的缺陷。應加強檢查，隨挖隨修、并要認真驗收。

㈣、灰土施工。

1、施工前，測量放線工應作好水平高程的標志，在基坑邊坡上每隔3m釘上灰土上平的木極。

2、灰土配合比為3：7，基礎灰土必須過斗，嚴格執行配合比。必須拌合均勻，至少翻拌兩次，拌好的灰土顏色應一致。

3、灰土施工時，應適當控制含水量，檢驗方法是用手將灰土緊握成團，兩指輕捏即碎為宜。如土料水分過多或不足時，應晾干或灑水潤濕。

4、灰土鋪攤厚200～250mm，用蛙式打夯機分層夯實。各層厚度都應與邊壁標準水平攝相等，夯打遍數不小于三遍，應根據設計要求的干土密度，在現場試驗確定，并作好記錄。

5、灰土總厚度為1。om，基坑灰土施工應連續進行，盡快完工，避免在雨季施工。如遭受雨淋浸泡，應將積水及松軟灰土除去，并補填夯實。

6、質量標準：

保證項目

⑴、基底的土質必須符合設計要求。

⑵、灰土的干土質量密度或貫人度必須符合設計要求和施工規范的規定。

基本項目

⑴、配料正確，拌合均勻，虛鋪厚度符合規定，夯壓密實，表面無松散和起皮。

⑵、留控和接搓。分層留搓位置、方法正確，接掛密實，平整。

7、注意事項

⑴、施工時，應注意保護中心定位標準樁、標準水平樁。防止撞碰位移。

⑵、夜間施工時，應合理安排施工順序，有足夠的照明設施，防止鋪填超厚，或配合比不準確。

⑶、灰土地基打完后，應及時修建基礎和回填基坑，防止日酒雨淋。夯實后的灰土，三天內不得受水浸泡。

幾個質量通病預防：

⑴、未按要求測定干土重力密度，灰土施工時，每層都應測定夯實后的干土重力密度，檢驗其壓實系數和壓實范圍，符合設計要求后才能鋪攤上層灰土。試驗報告要注明土料種類，配合比、試驗日期、試驗結論、試驗人員。煙囪建筑施工未達到設計要求部位應有處理方法和交驗結果。

⑵、石灰熟化不良、沒有認真過篩、顆粒過大，造成顆粒熟化時體積膨脹，將上部墊層拱裂。務必進行石灰熟化工作，按要求過篩，防止造成返工損失。

㈤、素混凝土基礎施工

1、在灰土地基上，先放出煙囪的中心再放出煙囪圓形素混凝土基礎的邊線，半徑為2．70m（圖對一1），由現場土建技術人員進行復測檢查。一

2、基礎支模

⑴、煙囪圓形素混凝土基礎外周邊用50號磚，MZ·5混合砂漿砌筑磚模，厚120mm，高650mm，背后用素土分層夯實。

⑵、基礎上部臺階形支模見圖；圖中環形鋼管是由普通支模鋼管用偎管機彎曲而成，水平鋼管共有三層，邊立管與中心主管落在一2．50m標高，其中中心立管插入基礎混凝土中，拆除時用電焊將上部切斷，立管與水平管均用扣件連接，環形鋼管與立管連接可采用扣件連接，也可用8號鋼絲綁扎，模板與環形鋼管連接采用8號鋼絲綁扎。環形鋼管仍然可以調直回收，故該支模費用不高。周邊磚?？筛臑橥聊＃谑┕せ彝恋鼗鶗r，將土模施工好，又可節省支模費用。

3、素混凝土基礎澆筑交底

⑴、在模板上標出混凝土上平面的標志。

⑵、準備好預埋件。

⑶、試驗室出混凝土 C13配合比。

⑷、由土建主管工程師出混凝土開罐證。

⑸、施工工藝交底

1）混凝土拌制：后臺要認真按混凝土的配合比投料，每盤投料順序為石子個水泥砂子～水，嚴格控制用水量，攪拌要均勻，最短時間不少于1．smin。

2）混凝土澆筑：在地基上先清除樹葉和雜物，并作好防水和排水措施，清除模板內的垃圾、泥土等雜物，混凝土澆筑高度超過Zm時，應用串筒以防混凝土發生離析現象。采用插入式振搗棒，其移動間距不大于500mm，在澆筑混凝土時，應經常觀察模板，若發現有移動時，應停止?jié)仓?，并應在混凝土凝結前修整好?；炷恋臐仓B續進行，但不應超過Zh，否則應按規范留置施工縫。

按設計圖紙要求，將煙囪抗震縱向鋼筋插筋預埋好。

雖然基礎混凝土較厚，按規范規定和設計要求，不允許在素混凝土中填充大塊石。

混凝土振搗密實后，表面應用木抹子搓平。

混凝土澆筑完畢后，應在  12h之內用草袋澆水覆蓋，養護時間為周。

按照規范要求留置混凝土試塊。

3）基礎施工完后，立即通知建設單位代表組織基礎驗收。煙囪基礎支模

⑹、質量標準

保證項目

1）混凝土所用的水泥、水、骨料、外加劑等必須符合施工規范和有關的規定。

2）混凝土的配合比、原材料計量、攪拌、養護和施工縫處理，必須符合施工規范的規定。

3）評定混凝土強度的試塊，必須按《混凝土強度檢驗評定標準》（GBJ107—87）的規定取樣、制作、養護和試驗，其強度必須符合規定和設計要求。

基本項目

1）混凝土應振搗密實。蜂窩面積不大于400CC’?？锥疵娣e不大于2500px。

2）無縫隙夾渣層。

⑺、注意事項

1）側面模板，應在混凝土強度能保證其表面及棱角不因拆除模板而受損壞時，方可拆模。

2）在已澆筑的混凝土強度達到1．ZMPa以后，方可在其上來往人員和上部施工。

3）基礎內應根據設計要求預留孔洞和預埋件，以免后鑿混凝土。

⑻、質量通病預防

1）混凝土不密實，有蜂窩麻面。主要由于振搗不好、漏派配合比不準或模板縫隙漏漿等原因造成。

2）表面不平、標高不準，尺寸增大。由于水平標志的線或木板不準、煙囪建筑施工操作時未認真找平或模板支撐不牢等原因造成。

3）縫隙夾渣，施工縫處混凝土結合不好，有雜物。主要是未認真清理而造成。

（六）磚砌體激筑

1、搭設圍繞煙囪滿堂外腳手架

按照施工組織設計要求，用 yi48 X 3． smm的鋼管和扣件搭設滿堂外腳手架，圍繞煙囪兩排，內排鋼管立杯底部盡量緊貼煙囪的基礎，兩排鋼管立杯之間距離小于1200mm，外排鋼管立杯之間距離不得大于1500mm，步架高為1500mm，即橫桿之間距離為1500mm，每2個步架附煙囪立壁連接一次，即小橫桿每隔一個與煙囪立壁連接一次，以增加外腳手架的穩定性。沿煙囪徑向與切向布置剪刀撐，提高腳手架的抗風能力。操作層步架需加1根，間距為750mm，以便于施工操作。除立桿允許對接外，大橫桿、剪刀撐一律不得對接，只能搭接，搭接長度不小于400mm，剪刀撐需采用兩只轉向扣件鎖緊。

因本地區為黃土，腳手架立杯不得直接落在黃土上，在煙囪基礎四周回填灰土上澆筑100mm厚CS混凝土，寬1200mm，再將立桿底座放在混凝土底板上，立桿底座采用 200 X 200 X smm鋼板，在鋼板中心焊f60X3．smm鋼管，高為200mm，四面加焊厚為smm的加勁板，如圖31－3所示。在煙囪四周挖水溝，將雨水引入水溝流走，避免將黃土泡軟而導愧腳手架下沉。

外腳手架每隔sin掛一層固定安全網，另有一層安全網隨架子升高，從sin標高開始架子外側全部用安全網封閉。

2、垂直運輸

砌筑煙囪垂直上料采用公司自制60m高的共字提升架，在現場就地安裝。為防止黃土地區地基下沉影響，井字架下做混凝土

圖對一3立桿底座基礎，素混凝土板厚600mm，基礎平面比井架外形尺寸大500mm。水平運輸采用手推小車。

3、因當地無磚煙囪筒身所用的異型磚，采用普通紅磚事先加工成楔形磚。磚一律采用MU100一等機制磚，其外形尺寸、強度?？箖鲂浴u火候、裂縫均需符合國家～等磚的質量標準，小于半磚的碎磚塊嚴禁使用。

4、嚴格按公司試驗室確定的砂漿配合比進行施工，不得任意修改砂漿配合比。筒身采用M 5水泥石灰混合砂漿，內襯采用】：1。4水泥、粘土混合砂漿。

混合砂漿用機械攪拌，其投料順序為先向攪拌機內注入適量的水，再將砂子及石灰膏倒入攪拌機內，拌和時間為lmin左右，再接配合比加入水泥及其余的水，攪拌應均勻，達到配合比要求的稠度，攪拌時間，自投料完不得少于1．smin，拌成的砂漿，其顏色應均勻，應有良好的保水性，分層度不宜大于Zcm，并應在現場測出砂漿稠度和分層度。

砂漿應根據砌筑速度隨拌隨用，在常溫下混合砂漿應在校之內使用完畢，當氣溫高于30oC時，應在3h之內使用完畢。嚴禁使用隔夜或已干凝的砂漿。

砂漿使用時出現沁水現象，應進行二次拌和，方可使用。

每一班每一種砂漿應制作一組試塊（共6塊），同時應滿足每砌筑6m應制作一組試塊。當砂漿因某種原因其稱號或配合比變更時，應制作試塊便于檢查。

5、磚煙囪新建之前，磚應用水潤濕。筒身砌體應采用刮漿法或擠漿法砌筑，砌體的磚縫砂漿應填充飽滿，外部磚縫應勾縫，內部磚縫應刮平。

圓煙囪應采用滿了砌法，先砌外皮后砌內皮，走馬燈式轉圓砌筑，砌筑后的外表面，磚角凸出凹進不得超過smm。平縫堅縫的灰漿飽滿程度均不得低于95％，簡身內表面灰縫應隨砌隨刮平?；铱p要均勻，水平縫一般為8～10mm，垂直縫一般為10～12mm，垂直灰縫外口不應大于15mm，里口不應小于smm。環狀堅縫應交錯1／2磚。放射狀豎縫應交錯三／4磚，簡身10m標高以下用正： 3水泥砂漿勾縫， 10m以上用原漿勾縫。

磚煙囪新建時不得使用小于半磚的碎磚，只有為了保證正常錯縫，方準在內外層搭配使用必需的半塊磚。當砌體厚度為二磚半時，才允許使用半塊磚，但其數量不應超過30％。

砌體磚層應砌成水平，不得砌成向外傾斜。

在筒身砌筑中，筒身水平應隨時檢查。筒身外表面的傾斜度，應每砌5皮磚用特制的斜靠尺檢查一次。筒身中心線的垂直度，應在砌完第1步架時檢查一次，以后每兩步架應檢查一次，同時應用轉盤尺檢查筒身圓周和截面尺寸。也就是說，每砌兩步架應檢查一次筒身中心垂直度的中心位移、簡徑及收分情況。同時應用經緯儀配合線錘檢查簡易中心垂直度，每砌筑sin進行一次檢查，以控制磚煙囪垂直度。

煙囪的爬梯、圍欄及其他預埋件，應在簡身砌筑過程中同時安裝，不得遺漏。事先應繪制爬梯和預埋件等安裝位置圖紙，標明標高，隨砌隨安裝進行消號，以免遺漏。其埋設深度應按設計規定，設計無規定，定為240mm。

煙囪內村應與筒身上下平行作業施工，同時完成簡身節點，按標準圖施工。

內村磚墻厚為240mm，應用順丁磚交錯砌筑，相互交錯／磚。內襯每砌8皮磚，應砌出了磚頂到街身砌體，以增加內村的穩定性，丁磚的水平間距，每lin一個。內村的垂直和水平灰縫應填實飽滿，內表面的灰縫應隨砌隨刮平。洞身與內村之間的空隙，設計采用空氣隔熱，設計規定嚴禁落下砂漿與磚塊，在施工中應特別予以注意。內村的上端設計標準目要求將空氣隔熱層封閉，按標準罔第ZI頁第③節點大樣進行封閉施工。

在拆腳手架時，簡身上的腳手孔應用磚沾上砂漿堵嚴。

煙囪筒身砌體抗震配筋按國家標準圖施工；要求在砌筑時放置鋼筋，不得遺漏。鋼筋搭接應按圖錯開，筒口部位應按圖放置鋼筋。筒壁豎向鋼筋距筒身外壁面為120mm，每一斷面的鋼筋接頭面積不得超過全部鋼筋面積的K。固定豎向鋼筋的環形鋼箍用內，間距為16皮距，即1008mm，其搭接長度為180mm，且須帶彎鉤，豎向鋼筋處與環形鋼箍處，該層砂漿應百分之百的飽滿，以免鋼筋銹蝕。雖然設計按7度設防，但要求豎向鋼筋從基礎開始至到頂層，在做基礎時已預埋好豎向鋼筋，在施工時應予以注意。豎向鋼筋與煙囪頂部圈梁相連接，即豎向鋼筋伸人頂部留梁之內。豎向鋼筋在施工中應預先臨時固定，以免受風荷搖晃而影響施工，特別在風較大時，更要弓胞注意。

6、煙囪砌筑質量標準

保證項目

僅）磚的品種、強度等級必須符合設計要求。

⑵、砂漿品種及強度應符合設計要求。

⑶、砌體砂漿必須密實飽滿，磚砌體水平灰縫的砂漿飽滿度不小于95％。

基本項目門）砌體上下錯縫，商身面無通縫。

⑵、磚砌體灰漿密實，縫、磚平直，外表面磚角凸出凹進不超過sin“。

⑶、預埋拉結筋的數量、長度均符合設計要求和施工規范規定，留置間距偏差不超過一皮磚。

7、注意事項與安全交底

1、設計要求抗震縱向豎立筋插筋在施工基礎時預埋好，不得遺漏，其預埋鋼筋長度和外露搭接長度應滿足設計要求。

2、煙囪砌體上各種預埋件，包括爬梯和避雷線等，不得遺漏，且其間距滿足設計要求。在施工過程中均應保護，不得任意損壞。

3、砂漿稠度應適宜，在砌筑時應防止砂漿濺臟煙囪簡身。

4、在搭設腳手架時，架子工應系安全帶，防止空中墜落事故。

5、腳手架應經驗收方準使用，驗收后不準隨意拆除。

6、架子上的堆磚不準超過三碼，盛灰大桶不得超過容量的三分之二。

7、嚴禁在砌筑煙囪筒身上行走，以免發生高空墜落事故。

8、雨天施工收工時，應覆蓋煙囪砌體上表面。

9、排磚時必須把立縫排勻，砌完一步架子高度，應檢查～次。隨時檢查筒身外表面的傾斜度，每砌5皮磚用特制的斜靠民檢查～次。簡身中心偏差每兩步架檢查一次，同時檢查筒身截面誤差。

10、簡身與內村灰漿飽滿程度必須滿足規范要求，特別是豎向與水平環向鋼筋間的灰裝應完全飽滿。

11、砌筑煙囪過程中，嚴禁使用小于半磚的碎磚。半磚使用也應盡量減少，不得超過規范與本交底的規定。
